De nauwkeurige geleiding van bewegende onderdelen vormt het fundament van een goed functionerende constructie. Hierin zorgt een rechtgeleiding ervoor dat een machineonderdeel gecontroleerd, nauwkeurig en soepel in een rechte lijn kan bewegen. Hierbij kan het geleidingssysteem de krachten en momentbelastingen opnemen die tijdens deze verplaatsing ontstaan.
In de praktijk worden de termen rechtgeleiding en lineaire geleiding vaak als synoniemen gebruikt. Beide benamingen verwijzen namelijk naar een geleidingssysteem dat een onderdeel gecontroleerd en soepel in een rechte lijn laat bewegen. De term lineaire geleiding wordt in de praktijk veel gebruikt, mede omdat er verschillende specifieke uitvoeringen bestaan, zoals kogelomloopgeleidingen en rollenomloopgeleidingen.
Opbouw en componenten van een rechtgeleiding

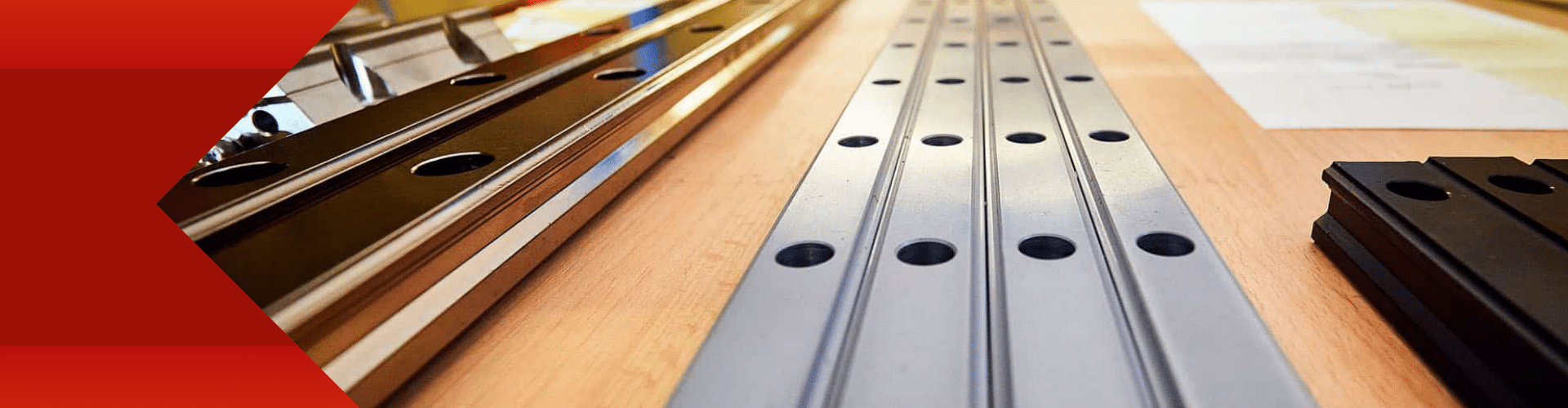

Een rechtgeleidingsmechanisme bestaat in de basis uit twee hoofdelementen: een railgeleiding waarlangs de verplaatsing plaatsvindt en een loopwagen. De loopwagen vormt het bewegende deel dat over de railgeleiding loopt en waarop de belasting wordt gemonteerd.
De constructie van zo’n loopwagen is technisch hoogwaardig. Het hart van de wagen bestaat uit een gehard en geslepen stalen blok. Aan de voorzijde en achterzijde van de wagen zijn omkeerkappen gemonteerd. Deze omkeerkappen begeleiden de circulerende kogels, met of zonder kogelketting, zodat een soepele beweging met weinig wrijving ontstaat.
Om een lange levensduur en constante werking te ondersteunen, bevinden zich aan de omkeerkappen afdichtingen. Deze afdichtingen hebben een dubbele functie. Aan de ene kant houden zij het smeervet binnen in de wagen, omdat de kogels goed gesmeerd moeten blijven om wrijving en slijtage te beperken. Aan de andere kant verhinderen de afdichtingen dat stof, vuil en andere verontreinigingen vanuit de omgeving de wagen binnendringen.
Typen rechtgeleidingen
Rechtgeleidingen zijn er in verschillende uitvoeringen. Welk type het meest geschikt is voor uw machine, hangt vooral af van de gewenste snelheid, nauwkeurigheid, stijfheid en belasting. In de machinebouw wordt vaak onderscheid gemaakt tussen kogelomloopgeleidingen, rollenomloopgeleidingen, loopwielgeleidingen en glijgeleidingen.
- Kogelomloopgeleiding werk met circulerende kogels, met of zonder kogelketting, die tussen de rail en de loopwagen bewegen. Dit zorgt voor lage wrijving, een soepele loop en een hoge nauwkeurigheid. Daardoor is dit type zeer geschikt voor toepassingen met hoge snelheden en versnellingen, zoals pick-and-place-systemen, verpakkingsmachines en lichtere machinebouw.
- Een rollenomloopgeleiding gebruikt cilindrische rollen in plaats van kogels. Omdat rollen meer draagcontact bieden dan kogels, kunnen hogere krachten en grotere momenten worden opgenomen. Dit maakt rollenomloopgeleidingen geschikt voor toepassingen waarbij stijfheid en draagkracht belangrijk zijn, bijvoorbeeld in zware machinebouw of bewerkingsmachines waar schok- en wisselende belastingen voorkomen.
- Een loopwielgeleiding bestaat uit een wagen met loopwielen die over een rail of profiel beweegt. Dit type geleiding is geschikt voor zeer hoge verplaatsingssnelheden, tot circa tien meter per seconde. Met de juiste loopwielen kunnen bovendien kleine uitlijnfouten in de constructie worden opgevangen. De maximale belasting ligt wel lager dan bij kogelomloopgeleidingen en rollenomloopgeleidingen.
- Een glijgeleiding werkt zonder kogels of rollen. Hierbij bewegen twee glijvlakken met behulp van olie of smeervet direct over elkaar. Door dit directe contact ontstaat meer wrijving en slijtage dan bij geleidingen met wentellichamen. Glijgeleidingen worden daarom vooral toegepast bij lage snelheden en specifieke omstandigheden.
Het maken van de juiste keuze
De keuze tussen een kogelomloopgeleiding en een rollenomloopgeleiding wordt vooral bepaald door de snelheid, nauwkeurigheid en verwachte mechanische belasting van de installatie. Kogelomloopgeleidingen worden veelvuldig toegepast in lichtere machinebouw, verpakkingsmachines en pick-and-place-systemen. In deze situaties zijn lage wrijving, hoge snelheid en nauwkeurige positionering belangrijk, terwijl de op te nemen krachten relatief beperkt blijven.
Wanneer er sprake is van zeer zware belastingen of grote momenten, is een rollenomloopgeleiding vaak de geschiktere keuze. Dit zien we bijvoorbeeld terug bij zware bewerkingsmachines, zoals draaimachines en freesmachines. Bij deze verspanende toepassingen treden vaak schokbelastingen of wisselende krachten op. De hogere stijfheid van rollen helpt om vervorming te beperken en de gewenste bewerkingsnauwkeurigheid van het werkstuk te ondersteunen.
Veelvoorkomende fouten bij de selectie en montage
In de praktijk komen onze engineers regelmatig misverstanden tegen bij het dimensioneren en toepassen van een rechtgeleiding. Een veelgemaakte fout is dat er bij het berekenen van de levensduur alleen wordt gekeken naar de maximale statische of dynamische belasting, zonder een passende veiligheidsfactor mee te wegen. Dynamische piekbelastingen en onverwachte schokken kunnen de werkelijke levensduur verkorten als hier in het ontwerp geen rekening mee wordt gehouden.
Daarnaast vereist de montage van een geleidingsrail zorgvuldigheid. Een gebrekkige uitlijning van de rails leidt tot extra interne krachten op de wagens. Deze krachten worden niet altijd meegenomen in standaard levensduurberekeningen en kunnen vroegtijdige slijtage veroorzaken.
Ten slotte wordt het onderhoud na inbedrijfstelling geregeld over het hoofd gezien. Dat een auto regelmatig voor een onderhoudsbeurt moet, is voor iedereen logisch. Dat een loopwagen periodiek nagesmeerd moet worden, raakt bij productiebedrijven echter nog wel eens in de vergetelheid. Zonder de juiste smering neemt de wrijving toe en kan de loopwagen beschadigd raken.
Ontdek rechtgeleidingen bij LM Systems
Engineering support van LM Systems bij rechtgeleidingen
LM Systems ondersteunt u als engineer of machinebouwer bij het selecteren, dimensioneren en toepassen van de juiste rechtgeleiding. Daarbij kijken we onder meer naar de belasting, snelheid, nauwkeurigheid, stijfheid, levensduur, uitlijning en montageomstandigheden. Zo helpen we voorkomen dat een geleiding alleen op maximale belasting wordt gekozen, terwijl factoren zoals veiligheidsmarge, schokbelasting, montagekwaliteit en onderhoud minstens zo belangrijk zijn voor een betrouwbare werking in de praktijk.
Wilt u uw ontwerp naar een hoger niveau tillen of heeft u een technisch probleem waar u zelf niet uitkomt? Onze engineers staan klaar om uw applicatie door te rekenen en de optimale lineaire oplossing te configureren. Neem contact op voor een adviesgesprek met onze specialisten.
