Een lineaire module is een samengestelde eenheid die een roterende beweging omzet in een nauwkeurige lineaire verplaatsing, waarbij de geleiding en de aandrijving volledig zijn geïntegreerd in een behuizing (vaak een aluminium profiel). Deze kant-en-klare systemen ontlasten engineers door complexe berekeningen over stijfheid, uitlijning en kritische toerentallen weg te nemen. In dit artikel geven wij u uitleg over de verschillen tussen lineaire modules.
Aandrijfprincipes en hun mechanische eigenschappen
Bij het selecteren van een lineaire as kijken we primair naar de dynamiek en de benodigde precisie. Hoewel er talloze variaties bestaan, vallen de meeste industriële toepassingen onder drie technologische hoofdgroepen. Hieronder enkele belangrijke verschillen tussen lineaire modules.
1. Tandriemgedreven modules
De tandriemmodule is de ‘sprinter’ onder de lineaire assen. Bij LinMotion passen we deze het vaakst toe in pick-and-place applicaties en verpakkingslijnen. De aandrijving bestaat uit een met staal of carbon versterkte polyurethaan riem.
Tandriemmodules zijn ideaal voor toepassingen waarbij hoge snelheden (tot wel 5 m/s of meer) en lange slagen vereist zijn. Omdat de riem over grote afstanden relatief licht blijft, is de massa-traagheid gunstig. De positioneernauwkeurigheid is lager dan bij een spindel door de elasticiteit van de riem. Ook de stijfheid bij wisselende belastingen is een aandachtspunt.
2. Kogelomloopspindel modules
Wanneer een proces vraagt om micrometers in plaats van millimeters, is de kogelomloopspindel de standaard. Hierbij fungeert de module als een krachtige, stijve actuator.
Voor verticale assen (Z-assen), zware belasting en applicaties waar een hoge herhalingsnauwkeurigheid (tot ± 0,01 mm) noodzakelijk is. De spindel biedt een hoge axiale stijfheid, wat belangrijk is bij bewerkingsprocessen of nauwkeurige positionering onder last. De maximale snelheid wordt beperkt door het kritische toerental van de spindel; bij zeer lange slagen kan de spindel gaan ‘zwabben’ tenzij er extra ondersteuningen worden toegepast.
3. Lineaire motoren
Voor de semiconductorindustrie of high-end assemblage waarbij elke milliseconde telt, zetten we lineaire motoren in. Hierbij is er geen mechanische overbrenging (geen riem of spindel), maar vindt de aandrijving plaats via magnetische velden. Dit resulteert in een nagenoeg slijtagevrij systeem met extreme versnellingen.
Meerassige systemen
Een enkele as is vaak slechts het begin. Door modules te combineren, creëren we systemen die complexe bewegingen in de ruimte kunnen uitvoeren.
XY-configuratie: Twee assen die horizontaal op elkaar zijn gemonteerd. Veelgebruikt in snijmachines of bij het positioneren van componenten op een werkvlak.
XYZ / Portaalopstellingen: Hierbij wordt een verticale Z-as toegevoegd aan een XY-stelsel. Bij grotere overspanningen in de Y-as kiezen we vaak voor een ‘H-portaal’, waarbij twee parallelle X-assen synchroon worden aangedreven om kantelmomenten te minimaliseren en de stijfheid te maximaliseren.
Telescopische modules: Een specifieke oplossing voor magazijnautomatisering of ruimtes waar de inbouwlengte beperkt is. De module kan uitschuiven tot buiten zijn eigen basislengte, wat essentieel is bij het in- en uitschuiven van producten in smalle gangen.
Zelf bouwen of een complete module inkopen?
Voor een engineer is de verleiding soms groot om zelf een as samen te stellen uit losse lineaire geleidingen, een spindel en een motorsteun. Vanuit een technisch-economisch perspectief is de kant-en-klare module van LinMotion echter vaak de kwalitatievere keuze.
Ten eerste bespaart het een enorme hoeveelheid engineeringstijd. U hoeft niet zelf de toleranties van de montagevlakken te berekenen of de stijfheid van het aluminium profiel te simuleren; dat hebben wij al voor u gedaan. Ten tweede is er het logistieke voordeel voor de inkoper: in plaats van honderden losse componenten (lagers, boutjes, afdichtingen, spindels) beheert u slechts één artikelnummer en één factuur. Dit reduceert de kans op fouten in de assemblage en verkort de doorlooptijd van de machinebouw aanzienlijk.
Bovendien kunnen wij in onze eigen werkplaats modificaties uitvoeren die voor een standaard machinebouwer lastig zijn, zoals het toepassen van speciale coatings voor de voedingsmiddelenindustrie of het vullen van de systemen met cleanroom-compatibele vetten.
Samenwerken met onze engineers
De kracht van honderden kilo’s in beweging

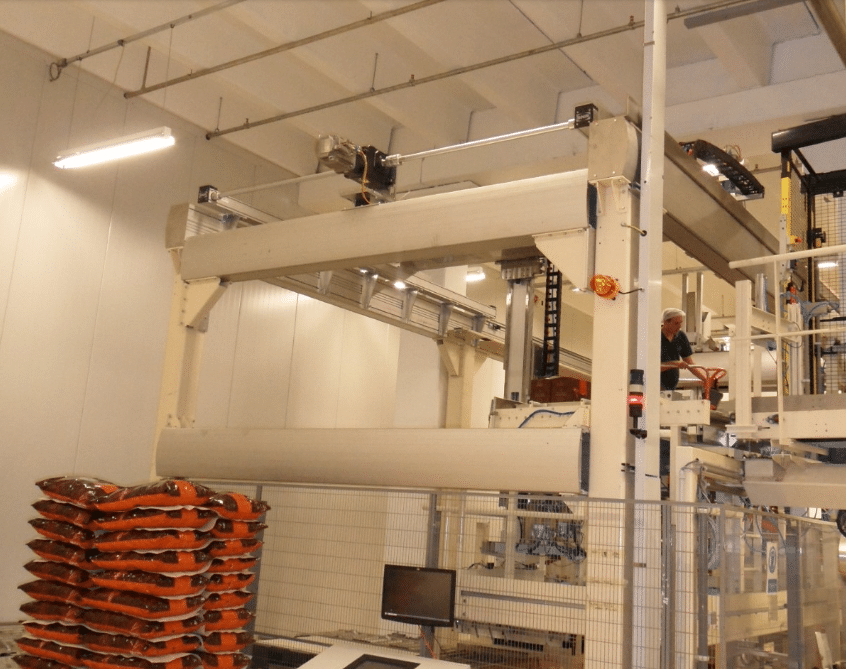

Om de mogelijkheden van onze engineering te illustreren, kijken we naar een project van ons voor een Belgische chocoladefabrikant. De uitdaging was een XYZ-manipulator voor het hanteren van zware zakken cacaobonen.
Hierbij was niet de snelheid de grootste uitdaging, maar de momentbelasting op de Z-as. Aan deze verticale as hing een last van 535 kg, inclusief een rotatie-as. De specificaties logen er niet om: een Z-slag van 2.500 mm, een Y-overspanning van 5 meter en X-assen van maar liefst 12 meter lang. Door gebruik te maken van robuuste kogelomloopmodules voor de verticale verplaatsing en gesynchroniseerde tandriemmodules voor de lange X-slag, konden we een systeem leveren dat ondanks de enorme massa’s een hoge herhalingsnauwkeurigheid behield.
Hoe kiest u de juiste oplossing?
Het selecteren van de juiste module begint bij de last die het verst van de basis staat: de Z-as. Wij hanteren een vaste methodiek om de betrouwbaarheid te garanderen:
1. Berekening van de Z-as: Wat is de effectieve last, de versnelling en het benodigde koppel om de last tegen de zwaartekracht in te houden?
2. Berekening van de Y-as: Deze as draagt de volledige Z-as. Hier kijken we kritisch naar de doorbuiging en de momentbelasting (M_, M_y, M_z).
3. Berekening van de X-as: De basis van het systeem. Hier focussen we op de parallelliteit en de synchronisatie.
Door voor elke as een levensduurberekening te maken op basis van de dynamische draaggetallen (C), kunnen wij exact voorspellen wanneer onderhoud nodig is. Dit voorkomt ongeplande stilstand en waarborgt de kwaliteit waar LM Systems voor staat.
Hulp bij uw volgende project
Kies voor de expertise van LM Systems en ons merk LinMotion om uw engineeringstijd te minimaliseren en de betrouwbaarheid van uw machine te maximaliseren. In plaats van complexe berekeningen en de verschillen tussen lineaire modules te moeten ontdekken, bieden wij u volledig geassembleerde modules, van snelle tandriemoplossingen tot uiterst precieze kogelomloopspindels.
Door onze diepgaande berekeningen van belastingen en levensduur voor elke as (XYZ) nemen wij uw ontwerprisico volledig weg. Met één factuur en een kant-en-klaar systeem dat voldoet aan de strengste toleranties, creëert u rust in uw proces en een voorsprong in uw markt. Neem contact met ons op en ontdek wat maatwerk voor uw toepassing betekent.
