Nadella by Rollon Base Line

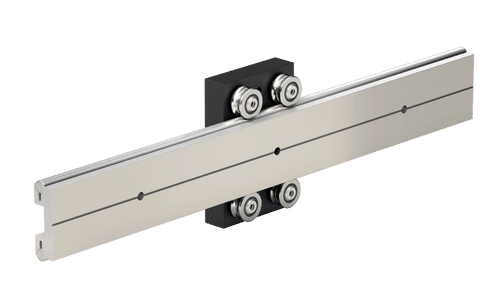

Nadella Base Line, onderdeel van Nadella by Rollon, is een compacte lineaire rolgeleiding voor machineconstructies met lichte tot middelzware belastingen. Het systeem combineert aluminium railprofielen met stalen assen die als loopbanen dienen. In combinatie met gelagerde geleiderollen biedt Base Line mogelijkheden voor lineaire bewegingen waarbij een beperkt gewicht en een compacte inbouw belangrijk zijn.

De loopwagens zijn vervaardigd uit geanodiseerd aluminium en voorzien van stalen geleiderollen met kogellagers. Afhankelijk van de uitvoering zijn rails met één of twee loopbanen beschikbaar. Daarnaast zijn roestvaststalen componenten mogelijk voor toepassingen waarin corrosiebestendigheid een rol speelt.

Welke uitvoeringen van Base Line zijn beschikbaar?

Binnen de productfamilie onderscheidt Nadella by Rollon twee uitvoeringen: Base Line DC en Base Line FWS.

Beide uitvoeringen maken gebruik van aluminium railprofielen met stalen assen als loopbanen. De verschillen zitten onder meer in de railconstructie en de mogelijkheden voor het combineren van rails, losse geleiderollen en loopwagens.

De keuze tussen DC en FWS hangt daarom af van de beschikbare inbouwruimte, de gewenste montagewijze en de belastingen die de geleiding moet opnemen. Ook de toegankelijkheid voor montage en onderhoud kan een rol spelen.

Waarop letten bij de selectie van Base Line?

Bij de selectie van Nadella by Rollon Base Line vormen de belasting, slaglengte en beschikbare inbouwruimte het uitgangspunt. Ook de positie van het massazwaartepunt is belangrijk. Wanneer een belasting buiten het hart van de geleiding aangrijpt, ontstaan momenten op de geleiderollen. Deze beïnvloeden de belastingverdeling en moeten daarom worden meegenomen bij de dimensionering.

Daarnaast bepalen de gekozen railconfiguratie, het aantal geleiderollen en de onderlinge afstand hoe het systeem krachten en momenten opneemt. Beoordeel daarom niet alleen het draagvermogen, maar ook de stijfheid en stabiliteit van de totale machineconstructie.

Bij dynamische toepassingen spelen de snelheid, versnelling en cyclustijd eveneens een rol. Tijdens het versnellen en vertragen ontstaan aanvullende krachten. Vooral bij frequente richtingswisselingen moet het volledige bewegingsprofiel worden meegenomen in de selectie.

Ook de montageconstructie verdient aandacht. Een correcte uitlijning en voldoende ondersteuning van de rails helpen extra belasting van de geleiderollen te beperken. Daarnaast beïnvloeden de montagevlakken en de bevestiging het bewegingsgedrag van de geleiding.

Bij toepassingen met vocht, stof of andere vervuiling zijn de materiaalkeuze, bescherming van de loopbanen, smering en onderhoudstoegankelijkheid belangrijk. Afhankelijk van de bedrijfsomstandigheden kunnen roestvaststalen componenten of aanvullende smeervoorzieningen relevant zijn.

Een geschikte Base Line-configuratie vraagt dus om een beoordeling van belasting, momenten, dynamiek, montage en omgeving. Daarmee bepalen we welke uitvoering aansluit op de mechanische en functionele eisen van de machine.

Twijfelt u welke Nadella by Rollon Base Line-uitvoering geschikt is voor uw toepassing? Onze engineers ondersteunen bij de selectie en technische berekening. Bekijk onze Engineer Support.

Bekijk ook de officiële productinformatie van Nadella by Rollon Base Line voor beschikbare uitvoeringen en technische documentatie.
