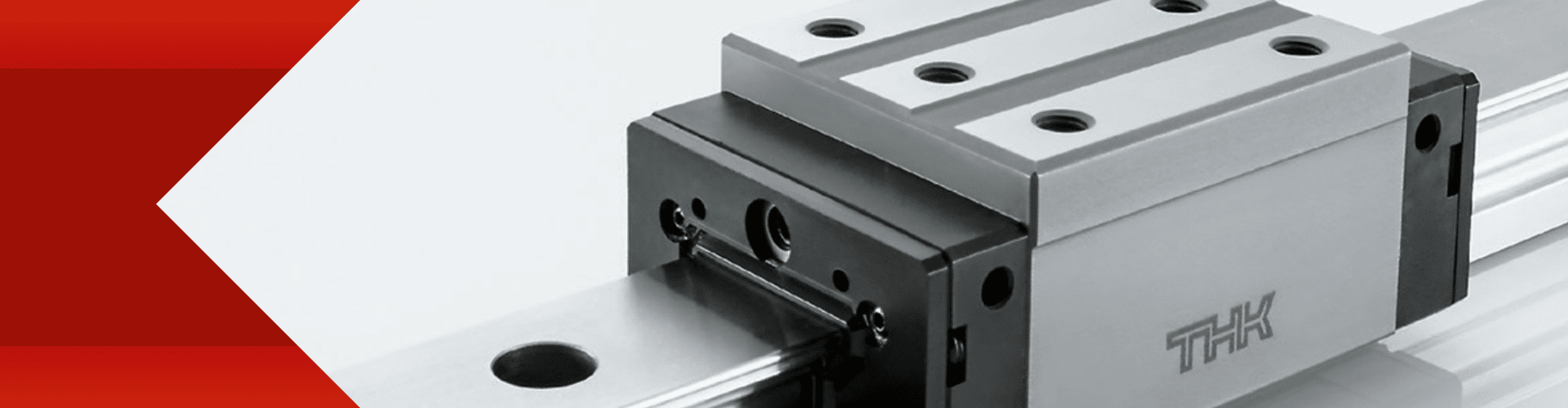

Pourquoi les chemins de roulement du guidage à recirculation de billes THK HDR se trouvent-ils précisément sur les côtés du rail ? Et quel est l’avantage de la structure DB à l’intérieur du patin ? Ces choix de conception sont directement liés aux caractéristiques de cette série. Le HDR a été développé pour les applications à rail unique, offre une grande rigidité contre le basculement dans le sens du roulis et peut supporter une charge identique dans quatre directions.
Applications compactes à rail unique
Un seul rail profilé comme base d’une table à un axe. C’est le principe de départ du THK HDR. Une configuration composée d’un HDR et d’une vis à billes permet de réaliser une construction de table compacte et légère. Cette série s’adresse ainsi clairement aux applications dans lesquelles un espace de montage réduit doit être associé à une grande rigidité.
C’est précisément dans une construction à rail unique que la résistance au basculement mérite une attention particulière. En effet, la charge n’est pas répartie sur deux rails parallèles. C’est pourquoi une grande partie de la différence technique réside dans la structure interne du HDR.
La technique se trouve sur les côtés du rail

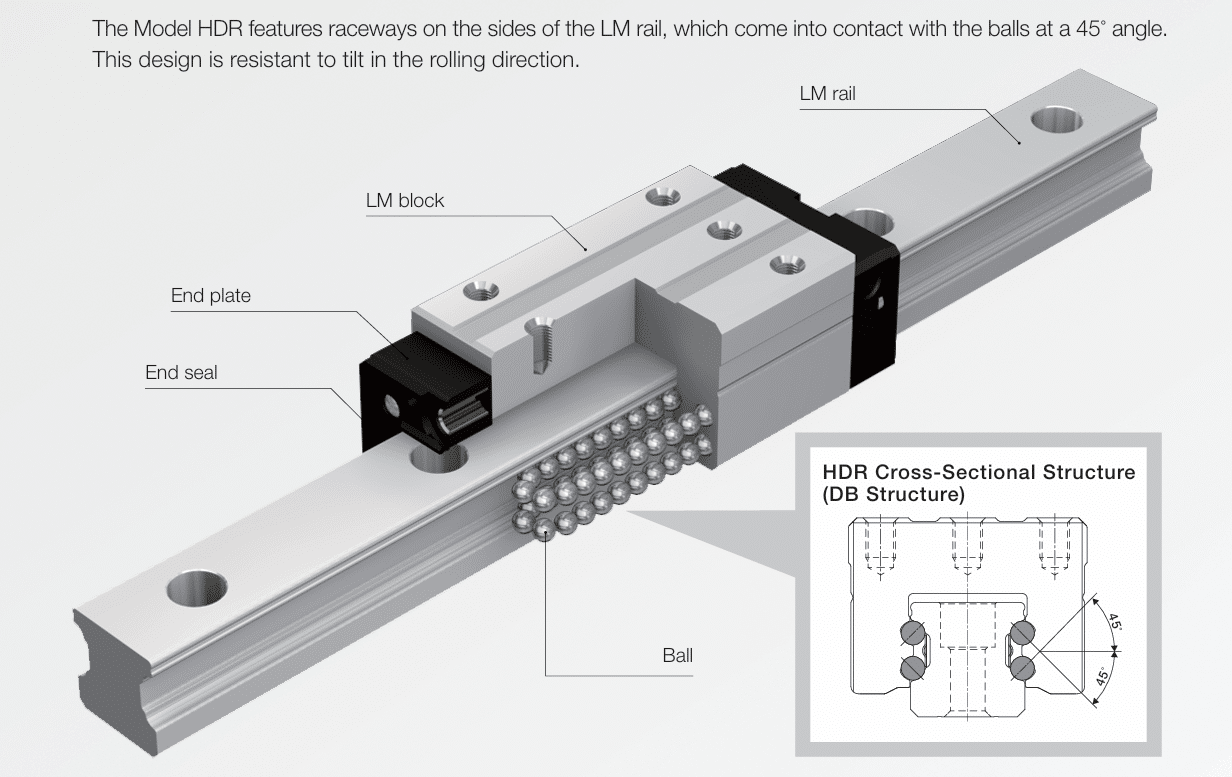

Sur le HDR, les chemins de roulement se trouvent de part et d’autre du rail profilé. Les billes y sont en contact sous un angle de 45 degrés. Le guidage utilise également une structure DB, dans laquelle les lignes de contact sont disposées dos à dos.
Il ne s’agit pas simplement d’un détail de la section transversale. Lorsqu’un moment Mc agit sur le guidage, cette structure de contact permet aux billes d’être entièrement sollicitées. Il en résulte une grande rigidité et une forte résistance au basculement dans le sens du roulis. Le principe correspond à une disposition dos à dos, telle qu’elle est également utilisée avec les roulements à contact oblique.
Les différents choix de conception se complètent ainsi parfaitement. Un rail unique nécessite une construction capable de bien résister aux charges de moment. Le guidage à recirculation de billes THK HDR a été spécifiquement conçu dans cette optique.
La charge peut provenir de plusieurs directions

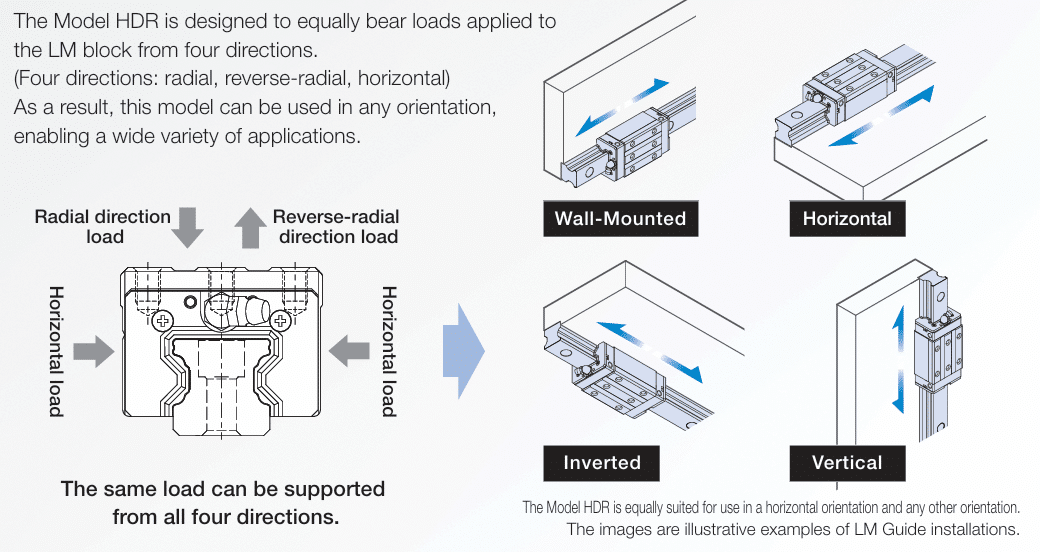

Mais ce n’est pas tout. Le patin LM est également conçu pour supporter une charge identique dans quatre directions. Il s’agit de la charge radiale, de la charge radiale inverse et des charges horizontales provenant des deux côtés. Cela offre immédiatement une plus grande liberté de montage. Le HDR peut être installé horizontalement, mais également verticalement, contre une paroi ou en position inversée. Il n’est donc pas nécessaire de concevoir l’installation à partir d’une seule orientation fixe.
Ensuite, c’est surtout la version choisie qui devient déterminante. La taille, le type de patin et la charge réelle doivent bien entendu être adaptés les uns aux autres. La conception de base elle-même n’est toutefois pas limitée à une seule position de montage.
Prévention de la contamination
Les chemins de roulement latéraux présentent encore un deuxième avantage. Les corps étrangers qui se déposent sur le dessus du rail atteignent moins facilement les chemins de roulement des billes. La forme du rail elle-même offre ainsi déjà un premier niveau de protection.
Pour une protection supplémentaire, une plaque de recouvrement peut être installée sur toute la face supérieure du rail. Cette plaque améliore le contact avec le système d’étanchéité et contribue à empêcher les corps étrangers de pénétrer dans le patin LM. En particulier lorsque des contaminants peuvent s’accumuler sur le rail, cet élément constitue une partie logique de la configuration.
Plusieurs combinaisons de joints sont également disponibles.
- UU avec joints d’extrémité
- SS avec joints d’extrémité et joints latéraux
- DD avec doubles joints et joints latéraux
- ZZ avec joints d’extrémité, joints latéraux et racleurs métalliques
- KK avec doubles joints, joints latéraux et racleurs métalliques
La protection peut ainsi être adaptée à la quantité et au type de contamination présente autour du rail.
Pour les contaminants fins, le système LaCS est également disponible. Ce racleur de contact laminé se compose de trois couches de contact. Les petites particules étrangères sont ainsi éliminées du rail en plusieurs étapes avant de pouvoir pénétrer dans le patin LM.
Huit tailles et treize types de patins
Le choix au sein de la série HDR est particulièrement large. Huit tailles sont disponibles, de 15 à 65. Parmi celles-ci, treize types de patins sont proposés.
○ = disponible
– = non disponible
| Type | Block type | HDR15 | HDR20 | HDR25 | HDR30 | HDR35 | HDR45 | HDR55 | HDR65 |
|---|---|---|---|---|---|---|---|---|---|
| Short | SC | ○ | ○ | ○ | ○ | ○ | – | – | – |
| Short | SR | – | ○ | – | – | – | – | – | – |
| Short | SV | ○ | – | ○ | ○ | ○ | – | – | – |
| Short | UV | – | ○ | ○ | – | – | – | – | – |
| Short | US | – | ○ | ○ | – | – | – | – | – |
| Standard | C | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Standard | R | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Standard | V | ○ | – | ○ | ○ | ○ | ○ | ○ | – |
| Standard | UW | – | ○ | ○ | – | – | – | – | – |
| Standard | UT | – | ○ | ○ | – | – | – | – | – |
| Long | LC | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Long | LR | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Long | LV | ○ | – | ○ | ○ | ○ | ○ | ○ | – |
Possibilités au sein de la construction
Compte tenu du nombre de versions disponibles, il peut être tentant de faire directement son choix à partir d’une taille. Il est toutefois plus logique de commencer par examiner la construction elle-même. Quelle charge agit sur le guidage ? Comment le patin est-il monté ? Quel espace est disponible et quel niveau de protection est nécessaire ?
Le choix devient ensuite nettement plus ciblé. Vous déterminez d’abord ce que le guidage doit supporter sur le plan mécanique. Vous choisissez ensuite une forme de patin adaptée. Enfin, vous examinez le système d’étanchéité ainsi que l’éventuelle protection supplémentaire contre la contamination.
Vous exploitez ainsi les caractéristiques du HDR conformément à leur fonction et évitez de baser votre choix uniquement sur les dimensions.
LM Systems fournit chaque guidage à recirculation de billes THK HDR dans une configuration adaptée spécifiquement à l’application du client. Vous souhaitez savoir quelle configuration convient le mieux à votre machine ? N’hésitez pas à nous contacter pour obtenir un conseil technique.
