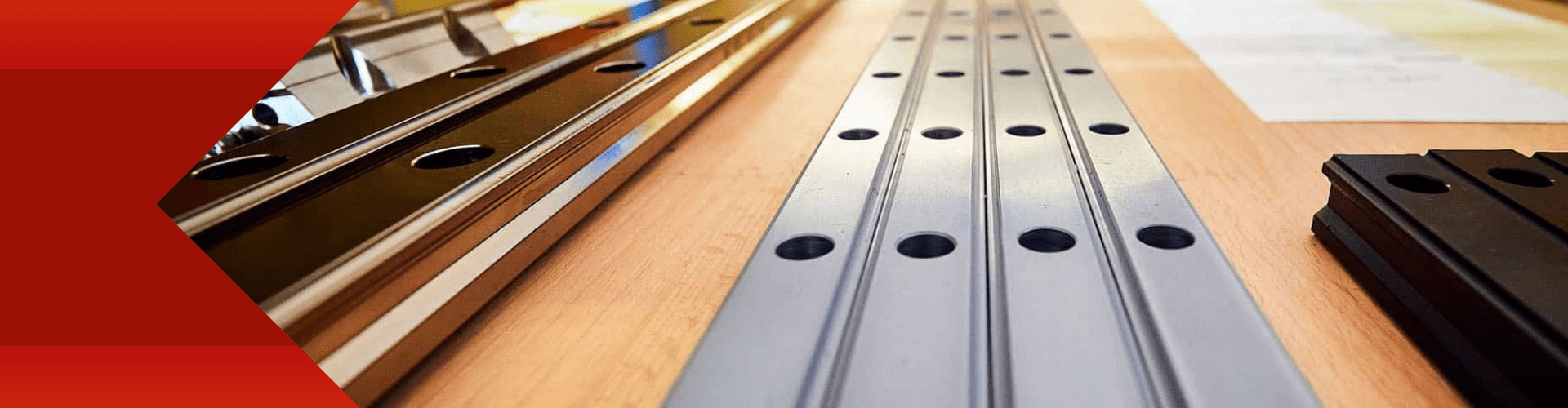

Lors de la sélection de guidages à rails profilés, la question se pose régulièrement de savoir quelles tolérances selon les normes ISO sont applicables. En pratique, la situation est plus nuancée. Les rails profilés et les patins ne relèvent pas directement d’une norme ISO spécifique en matière de précision. Les fabricants utilisent donc leurs propres classes de précision, qui sont néanmoins comparables entre elles et, dans certains cas, alignées sur des normes DIN.
Classes de précision en pratique
En standard, les guidages à rails profilés sont disponibles en classe N, également appelée classe de précision normale. Cette version est généralement disponible sur stock et convient à un large éventail d’applications industrielles nécessitant un mouvement stable et reproductible, sans exigences de positionnement extrêmement élevées.
Lorsque des niveaux de précision plus élevés sont requis, des guidages sont proposés en classes H, P, SP et UP. À mesure que la classe de précision augmente, les tolérances se resserrent. Cela a une influence directe sur les écarts géométriques, tels que la différence de hauteur entre la face inférieure du rail et la face supérieure du patin, ainsi que les écarts latéraux entre le rail et le patin. Plus la classe est précise, plus ces tolérances sont strictement définies.
-
Classe N : précision normale, large domaine d’application
-
Classe H : précision accrue
-
Classes P, SP et UP : versions de haute à ultra-haute précision avec des tolérances minimales
Tolérances ISO et valeurs de mesure
Les valeurs exactes des tolérances sont définies dans des tableaux propres à chaque fabricant et à chaque classe de précision. Ces tableaux spécifient notamment les différences de hauteur, le parallélisme et les écarts latéraux. Sans ces tableaux, il n’est pas techniquement justifié de citer des tolérances, car les valeurs varient selon le type et la taille de construction. Le choix d’une classe de précision découle donc toujours des exigences fonctionnelles de la machine, telles que la précision de positionnement, la répétabilité et la rigidité.
ISO, DIN et interchangeabilité
Les guidages à rails profilés ne sont pas directement couverts par une norme ISO spécifique aux tolérances. Il existe toutefois des versions conformes aux normes DIN. Ces versions compatibles DIN permettent l’interchangeabilité entre rails et patins de différents fabricants, à condition que la même classe de précision et la même géométrie soient respectées. Ceci est particulièrement pertinent dans les projets de retrofit ou lors du remplacement de guidages existants.
Une classe de précision plus élevée impose également des exigences accrues à la surface de montage. Des tolérances plus strictes sur le guidage signifient que la planéité, le parallélisme et la fixation de la surface de montage doivent être mieux maîtrisés. Le choix correct de la tolérance résulte donc toujours d’un compromis entre la précision souhaitée, les charges, les conditions de montage et les considérations de coût. C’est ainsi que le guidage reste fonctionnel et techniquement équilibré par rapport à l’application.
LM Systems fournit chaque guidage avec une configuration spécifiquement adaptée aux exigences ISO de l’application. Vous souhaitez savoir quelle configuration convient le mieux à votre machine ? N’hésitez pas à nous contacter pour un conseil technique.
